山东碳峰TF1010电子级单壁碳纳米管，管径1.5–1.7nm、长度＞100μm，单壁纯度≥98.5%，三档超低金属灰分可选，适配碳基晶体管、军工航天、高纯度硅碳负极，支持高纯试样、中试批量供货，全套检测认证。
一、产品简介

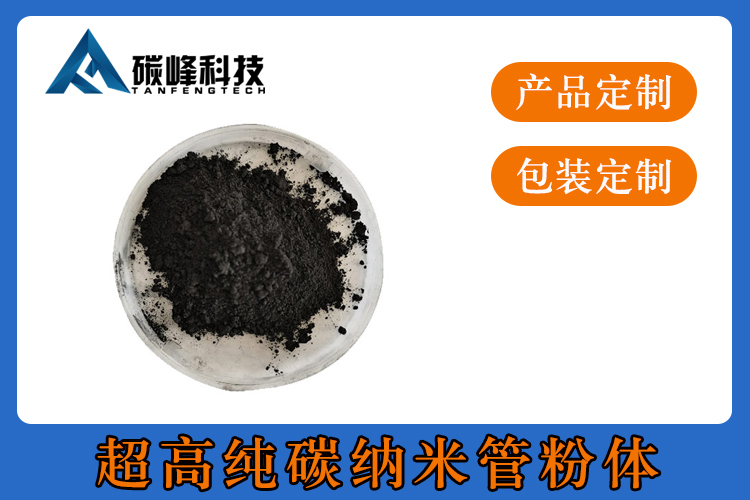

TF1010 是山东碳峰采用超生长 CVD 耦合多级高温深度纯化、催化杂质定向脱除工艺制备的电子级超高纯单壁碳纳米管粉体，为全系单壁产品线最高纯度型号，和 TF1000 基础型单壁形成清晰梯度区分。管径精准控制 1.5–1.7nm 窄分布区间，原生碳管长度＞100μm，拉曼 G/D 比值＞50，管壁无定形碳缺陷极低；核心核心差异化指标：单壁碳管有效纯度≥98.5%，大幅高于 TF1000 的 80% 纯度，金属灰分梯度管控至百 ppm 级以内，催化剂残留杂质大幅削减，从根源规避半导体器件漏电、电池副反应、传感信号漂移问题。
单层石墨烯无缝管状结构兼具弹道电子传导、超高弹性、超大比表面积（500–1000 m²/g），渗流添加量低至 0.03% 即可形成全域导电网络，适配 7nm 及以下先进制程薄膜晶体管、柔性逻辑电路、高纯度硅碳负极、军工航天轻量化屏蔽、超高灵敏微量生物传感等高精尖严苛场景。
厂区配套高分辨 TEM、拉曼光谱、TGA 热重、ICP-OES 全套高纯材料专用检测设备，每批次出具单壁含量、金属杂质、管径长度全套专项检测报告；仅面向科研院所、半导体企业、固态电池头部厂商提供克级高纯试样与公斤级中试批量；可定制氨基、羧基高纯改性粉体适配水 / 有机溶剂分散；全套 RoHS、REACH、高纯 ICP 杂质专项报告、MSDS 安全说明书齐全，满足军工、半导体进出口材料严苛准入审核标准。
二、产品技术参数
测试项目 | 检测规格 | 检测方法 | |
通用 检测
| 外观 | 黑色 | 目视 |
管径 | 1.5-1.7nm | SEM、TEM检测 | |
管长 | ＞100μm | ||
单壁碳纳米管纯度 | ≥98.5% | TGA | |
灰分 | ≤2000＜500＜100ppm | 灰份法 | |
比表面积 | 500-1000 | 静态氮吸附仪 | |
GD比 | ＞50 | Raman | |
包装：防水复合袋，吨包，可定制。
三、产品核心优势
单壁纯度≥98.5%，杂质杂管含量极低，适配半导体器件开关比要求
对比 TF1000 单壁纯度仅 80%，TF1010 通过多级纯化剔除多壁碳管、无定形碳颗粒，杂相杂质占比不足 1.5%；用于薄膜场效应晶体管时，器件开关比提升 10 倍以上，无金属杂管造成的漏电、信号失真，适配 7nm 以下先进碳基集成电路研发。
三档超低金属灰分可选，彻底解决微量金属离子迁移失效难题
提供＜100ppm/＜500ppm/＜2000ppm 三档灰分规格，军工、半导体芯片可选用 100ppm 以内超纯档；杜绝催化剂金属残留在器件通电过程中析出，避免晶圆短路、固态电池持续副反应、传感器基线漂移。
1.5–1.7nm 窄管径分布 +＞100μm 超长原生管，极低填充不遮挡透光性
万级超高长径比，导电添加量低至 0.03%，同等导电效果填料用量比 TF1000 再降低 30%；管径远小于可见光波长，制备透明导电薄膜无灰雾、高透光，适配折叠屏、光伏透明电极量产。
超高结晶度 G/D＞50，管壁结构缺陷极少，电化学循环稳定性拉满
低缺陷石墨烯管壁减少电解液界面副反应，用于硅碳负极、固态电池可大幅抑制 SEI 膜持续增厚，电芯循环寿命较 TF1000 基础单壁提升 35% 以上，适配长续航高端乘用车动力电池。
可定向分离半导体型单壁碳管，低功耗柔性芯片核心基材
高纯度原生单壁原料便于后续密度梯度离心分离，可产出高占比半导体型单壁碳纳米管，载流子迁移率高、器件功耗极低，是下一代柔性低功耗逻辑电路、微型传感芯片核心原料。
超大比表面积 500–1000m²/g，微量分子超高灵敏捕获
海量电化学活性位点，气体、生物蛋白、微量重金属分子吸附识别能力远超 TF1000，适配医疗诊断生物传感器、环境痕量污染物精密检测探头。
军工航天全合规高纯体系，轻量化导电导热一体化结构补强
低杂质无析出配方满足航空航天、军工电子元器件验收标准，极低填充即可实现永久导电、电磁屏蔽、结构增强三重效果，大幅降低卫星、飞行器构件自重。
四、细分应用领域
1. 先进制程碳基半导体、薄膜场效应晶体管（核心高端赛道）
7nm 及以下制程集成电路、柔性逻辑芯片、微型低功耗传感电路；超高单壁纯度保障晶体管高开关比、低漏电，替代传统硅基材料用于后摩尔时代微纳电子研发。
2. 军工 / 航天超高纯轻量化导电屏蔽复合材料
卫星轻量化电磁屏蔽外壳、飞行器散热导电一体化板材、军工储能器件电极；低金属杂质满足军工元器件长期在轨稳定运行标准。
3. 高端硅碳负极、硫化物全固态动力电池
高端消费电子、长续航乘用车动力电池硅碳负极专用导电添加剂；超低杂质抑制电芯自放电，超长碳管缓冲硅颗粒体积膨胀，大幅延长循环寿命。
4. 高透光柔性透明导电薄膜、折叠 OLED 显示面板
替代稀缺 ITO 铟锡氧化物，制备无灰雾高透光导电膜，适配折叠触控屏、可穿戴医疗心电电极、光伏电池透明集流体，千次弯折电阻衰减低于 3%。
5. 超高精度生物、环境微量传感器
医疗蛋白检测传感器、大气痕量有毒气体探测、水体微量重金属监测探头；超大比表面积实现 ppb 级微量分子识别，检测灵敏度优于 TF1000 基础单壁。
6. 高校前沿超高纯度纳米材料科研课题
半导体单壁手性分离、先进碳基芯片机理、固态电池长循环机理、航天轻量化复合材料等高精尖实验室研发专用高纯试样。
五、常见问题FAQ
Q1：TF1010 超高纯单壁和 TF1000 基础单壁核心选型差异，半导体芯片该怎么选？
A：TF1000 单壁纯度仅≥80%，适合硅碳负极、普通柔性导电膜、常规实验室基础研发；TF1010 单壁纯度≥98.5%，金属灰分最低可至 100ppm 以内，杂管、无定形碳杂质极少，专门面向半导体集成电路、军工航天、超高精度生物传感、高端固态电池等对杂质零容忍场景；追求器件高稳定性、低漏电、长循环必须选用 TF1010。
Q2：TF1010 三档灰分规格分别适配什么场景？
A：＜100ppm（军工 / 半导体芯片最高档）、＜500ppm（高端固态电池、医疗传感器）、＜2000ppm（高端硅碳负极、商用柔性屏），可根据下游产品杂质准入标准自由选型。
Q3：TF1010 单壁纯度 98.5%，对晶体管开关比有多大提升？
A：TF1000 因含大量多壁杂管，晶体管开关比仅 10³–10⁴；TF1010 杂相杂质极少，分离后半导体碳管器件开关比可达 10⁷以上，满足先进制程芯片性能要求。
Q4：TF1010 用于固态电池，相比 TF1000 能减少多少电芯自放电？
A：TF1010 金属催化杂质大幅削减，固态电芯常温存储 30 天容量衰减降低 40%，循环寿命提升 35%，适配车企长续航固态电池中试量产。
Q5：TF1010 粉体分散难度高吗，能否适配半导体光刻配套浆料？
A：可定制氨基高纯改性 TF1010 粉体，适配光刻专用低杂质有机溶剂分散，无微量金属析出污染晶圆；我司可配套低剪切高纯分散工艺方案。
Q6：出口军工、半导体项目，TF1010 能否出具高纯金属杂质专项检测报告？
A：每批次配套独立 ICP-OES 高纯灰分检测单，精准标注各类催化剂金属残留含量，全套 RoHS、REACH、MSDS 文件齐全，满足军工、半导体进出口材料第三方审核。
Q7：TF1010 制备透明导电薄膜透光率能达到多少？有无雾度问题？
A：薄膜透光率≥90%，雾度＜1%，远优于 TF1000 基础单壁，无杂管造成的膜面发灰、透光不均问题，适配高端折叠显示面板量产。
