山东碳峰新材料TF1000单壁碳纳米管，管径1.5–1.7nm、长度＞100μm，G/D＞50 高结晶度，极低添加量适配硅碳负极、柔性透明导电膜、纳米传感器，支持科研试样、中试批量供货，提供全套专项检测认证。
一、产品简介

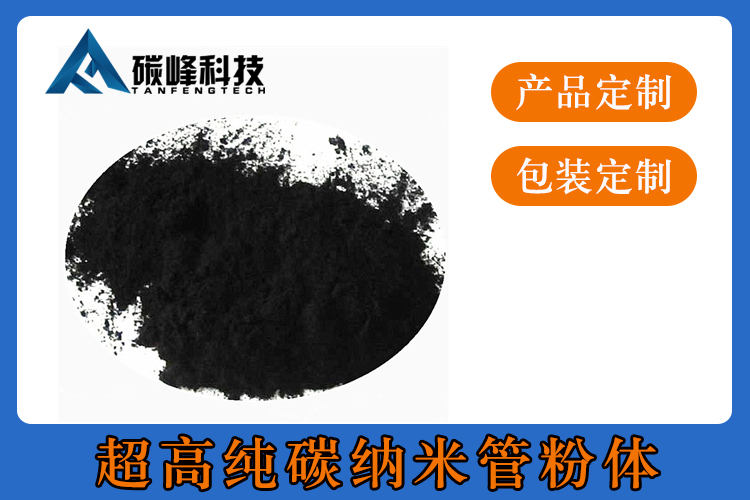

TF1000 是山东碳峰自研 CVD 催化体系量产的超长单壁碳纳米管粉体，区别于全系所有多壁碳纳米管产品，由单层石墨烯无缝卷曲成型，无层间滑移缺陷；管径精准控制 1.5–1.7nm 超细区间，原生碳管长度＞100μm，长径比突破万级，拉曼 G/D 比值＞50，碳管结晶度高、管壁结构缺陷极少。
产品单壁碳管有效纯度≥80%，BET 比表面积高达 500–1000 m²/g，活性位点数量远超多壁碳纳米管；仅需极低添加量即可构建贯通式导电导热网络，同时具备金属 / 半导体双可调电学特性、超高拉伸韧性。适配硅碳负极缓冲膨胀、柔性高透导电薄膜、高精度生物化学传感器、场效应晶体管、航天轻质导电复合材料等前沿高端场景。
厂区配套高分辨 TEM、SEM、拉曼光谱、TGA 热重、BET 吸附全套单壁专用检测设备，每批次出具单壁含量、G/D 比值、管径长度专项检测报告；支持克级实验室试样、公斤级中试批量供货，可定制羟基、羧基改性粉体适配水 / 油两相分散体系；同步提供 RoHS、REACH、MSDS 合规文件，面向固态电池企业、柔性电子研究院、半导体材料实验室、航空复合材料研发单位提供定制化材料与工艺配套方案。
二、产品技术参数
测试项目 | 检测规格 | 检测方法 | |
通用 检测
| 外观 | 黑色 | 目视 |
管径 | 1.5-1.7nm | SEM、TEM检测 | |
管长 | ＞100μm | ||
单壁碳纳米管纯度 | ≥80% | TGA | |
灰分 | ≤15% | 灰份法 | |
比表面积 | 500-1000 | 静态氮吸附仪 | |
GD比 | ＞50 | Raman | |
包装：防水复合袋，吨包，可定制。
三、产品核心优势
单层石墨烯无缝管状结构，无层间缺陷，电子弹道式传导
区别多壁碳纳米管多层同心套管结构，TF1000 为单层完整石墨烯卷制，不存在层间电子散射损耗，轴向导电、导热效率远高于任意多壁型号；电流承载密度可达铜金属千倍级别，适合高频微纳电子器件。
1.5–1.7nm 超细管径 +＞100μm 超长原生管，渗流阈值极低
万级超高长径比，在树脂、电极体系中仅需0.05%–0.3%极低添加量即可形成全域导电网络，远低于 TF610 超长多壁碳纳米管添加比例，不会遮盖基材透光性、不恶化材料本体力学、色泽。
G/D 比值＞50 高结晶度，管壁缺陷少，循环稳定性突出
高拉曼比值代表无定形碳、管壁空位缺陷含量低，用于锂电池电极时可减少电解液副反应，硅碳负极长期充放电不易出现导电网络断裂，大幅提升电芯循环寿命。
超大比表面积 500–1000m²/g，电化学活性位点充足
超高比表面积适配超级电容、电化学传感器，可吸附海量离子、微量分子，电容容量、传感检测灵敏度全面超越所有多壁碳纳米管产品。
极致柔性纳米弹簧结构，完美缓冲硅碳负极体积膨胀
单壁碳管弹性、拉伸韧性为多壁碳纳米管数倍，硅颗粒充放电 300% 体积膨胀时，碳管可伸缩缓冲，持续维持连续导电通路，解决硅碳负极粉化、容量快速衰减行业痛点。
兼顾金属 / 半导体导电特性，适配晶体管、传感芯片研发
通过管径与手性调控可实现金属型、半导体型单壁碳管分离，用于薄膜场效应晶体管、柔性传感芯片，是下一代纳米半导体核心基础原料。
高透光导电一体化，制备超薄透明导电薄膜不遮光
管径仅 1.5–1.7nm，远低于可见光波长，制成导电薄膜透光率可达 88% 以上，无多壁碳管遮光、膜面发灰问题，适配折叠屏、光伏透明电极、光学防静电涂层。
四、细分应用领域
1. 高能量密度硅碳负极、全固态锂电池
乘用车长续航动力电池、高端消费电子锂电硅碳负极专用导电添加剂；超低添加量、柔性缓冲结构抑制硅颗粒粉化，适配高镍三元、硫化物固态电极配方，提升电池快充性能与循环次数。
2. 柔性透明导电薄膜、折叠 OLED 显示面板
替代稀缺 ITO 铟锡氧化物，制备高透光低方阻柔性导电膜，用于折叠触控屏、可穿戴医疗心电电极、光伏电池透明集流体，千次弯折导电性能衰减极低。
3. 高精度电化学、生物分子传感器
超高比表面积可捕捉微量有机分子、生物蛋白、离子信号，用于医疗检测传感器、环境微量污染物探测、气体高精度传感探头，检测灵敏度远超多壁碳纳米管电极。
4. 纳米半导体器件、薄膜场效应晶体管
半导体型单壁碳管用于微纳芯片、柔性逻辑电路、高频整流器件，是后摩尔时代下一代低功耗纳米电子核心材料。
5. 大功率双电层超级电容器、脉冲储能电极
海量离子吸附活性位点，提升电容能量密度、功率密度，适用于军工脉冲储能、轨道交通大功率启停电容、风电调频储能设备。
6. 航空航天轻量化导电导热复合材料
卫星轻量化电磁屏蔽结构件、飞行器散热导电一体化板材，极低填充即可实现永久导电 + 高强补强，大幅降低构件自重。
7. 高校前沿纳米材料科研课题
单壁碳管手性分离、纳米电子器件、透明导电膜、固态电池机理、生物传感等高端实验室研发试样。
五、常见问题FAQ
Q1：TF1000 单壁碳纳米管和 TF610 超长多壁碳纳米管核心选型区别，硅碳负极该怎么选？
A：TF220/320/410/510/610 全部为多层多壁碳纳米管，适合大宗工业导电、常规液态锂电；TF1000 是单层单壁碳纳米管，长径比、柔性、导电效率全面领先，但生产成本更高；追求极致循环寿命、超低添加、透明导电、纳米芯片场景选 TF1000；常规储能、普通动力电池、橡塑改性选用多壁系列即可平衡成本。
Q2：TF1000 单壁碳管做硅碳负极常规添加比例是多少，对比超长多壁 TF610 能减少多少用量？
A：硅碳负极仅需 0.05%–0.3% 添加量，同等导电效果下，相比 TF610 超长多壁碳纳米管填料用量降低 60% 以上，可大幅提升负极硅材料占比，提高电芯能量密度。
Q3：TF1000 G/D 比值＞50 代表什么，对电池循环有什么作用？
A：G/D 比值反映碳管结晶完整度，数值越高管壁无定形碳、缺陷越少；缺陷少可减少电解液在管壁发生副反应，降低电芯自放电，固态、硅碳电池循环寿命提升 25% 以上。
Q4：TF1000 单壁粉体分散难度是否高于多壁碳纳米管，制浆容易团聚吗？
A：单壁超细结构易轻微缠结，我司可提供羧基改性 TF1000 适配水 / 油分散体系；配套定制低剪切分散工艺方案，如需省去分散工序可采购 TF1000 基预分散单壁导电浆料。
Q5：TF1000 制备透明导电膜，透光率和方阻能达到什么水平？
A：薄膜透光率≥88%，面电阻可控制在 100–800Ω/□，无多壁碳纳米管薄膜灰雾、透光差问题，适配折叠屏、光学仪器防静电涂层量产需求。
Q6：TF1000 单壁碳管是否可用于半导体晶体管研发？
A：TF1000 原生单壁包含金属型与半导体型碳管，可配合客户做手性分离提纯，产出纯半导体单壁碳管，用于柔性薄膜晶体管、低功耗纳米芯片研发。
Q7：出口航空、半导体科研项目，TF1000 能否出具单壁专项检测报告？
A：每批次配套拉曼 G/D、TGA 单壁纯度、TEM 管径长度全套专项检测单，搭配 RoHS、REACH、MSDS 文件，满足高端前沿材料进出口审核标准。
